Vacuümheffen: zware en onhandelbare lasten veilig verplaatsen
Een aanrechtblad van drie bij twee meter, een glazen ruit, een stalen plaat of een stapel dozen: sommige lasten zijn te zwaar, te groot of te kwetsbaar om met de hand te tillen. Vacuümheffen lost dat op. Met zuignappen en onderdruk wordt de last vastgezogen, opgetild en op de gewenste plek neergezet. DOVAC levert de vacuümpompen en blowers die deze systemen aandrijven.
Tillen met onderdruk: het principe

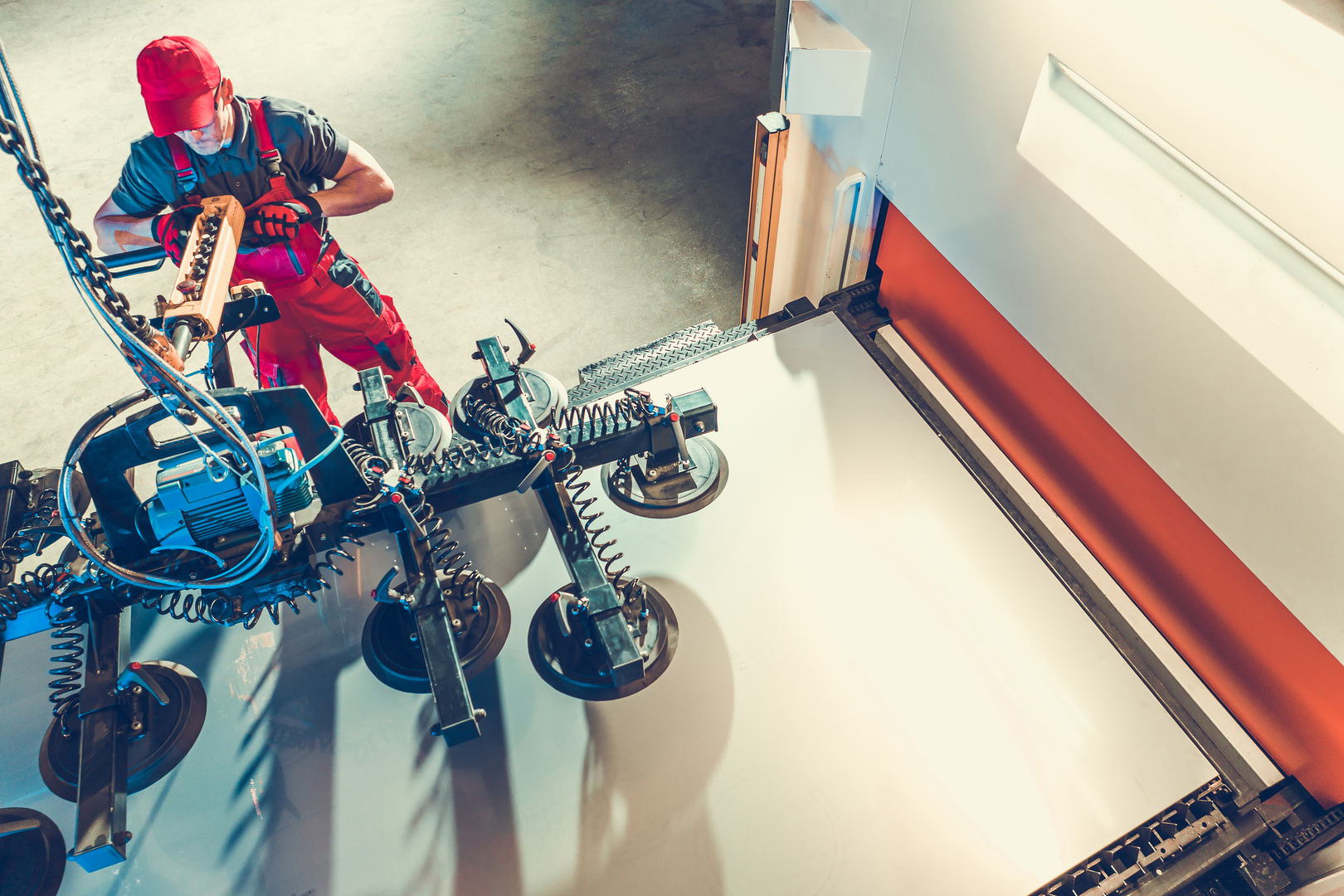

Bij vacuümheffen wordt een zuignap of zuigarm op het product geplaatst, waarna een vacuümpomp of blower de lucht tussen nap en product wegzuigt. De omgevingsdruk drukt het product tegen de nap, waardoor het opgetild en verplaatst kan worden. Zodra het vacuüm wordt opgeheven, laat de last weer los.
De toepassingen zijn breed. In de glas- en steenindustrie gaat het om ruiten, natuursteen, grafstenen, terrastegels van een tot twee meter en aanrechtbladen. In de staal- en metaalindustrie worden grote platen met zuignappen gepositioneerd voor ponsen of lasersnijden; vacuüm is daar vaak de enige optie, omdat lang niet al het materiaal magnetisch is. In verpakking en logistiek stapelen zuigarmen en robotarmen dozen, en in bouw en interieur worden zware deuren, bladen en panelen ermee geplaatst.
Vacuümheffen wordt bovendien steeds vaker toegepast in geautomatiseerde productielijnen. Robotarmen en pick-and-place-systemen gebruiken vacuümtechniek om producten snel, nauwkeurig en veilig te verplaatsen, zonder beschadiging van het product.
Poreus of niet: waarom de keuze zo nauw luistert
Het materiaal dat u wilt oppakken, bepaalt welk vacuümsysteem het meest geschikt is:
- Niet-poreuze materialen, zoals glasplaten, sluiten de zuignap vrijwel volledig af. Er lekt nauwelijks lucht weg, waardoor een relatief kleine vacuümpomp voldoende zuigkracht kan opbouwen.
- Poreuze materialen, zoals karton en papier, laten continu lucht door. In dat geval is niet zozeer een diep vacuüm nodig, maar vooral veel luchtvolume. Een zijkanaalventilator met hoge flow compenseert de luchtlekkage en houdt de grip in stand.
Daarnaast spelen ook andere factoren mee:
- Het gewicht van het product;
- Het beschikbare oppervlak;
- De vorm van het materiaal;
- De conditie van het product;
- De mate van vervuiling of beschadiging.
De juiste oplossing ontstaat daarom altijd uit de combinatie van materiaal, gewicht, oppervlak en gewenste handling.
Het materiaal dat u wilt oppakken, bepaalt welk systeem werkt. Niet-poreuze materialen, zoals een glasplaat, dichten de zuignap vrijwel perfect af. Er lekt nauwelijks lucht bij, waardoor een relatief kleine vacuümpomp al genoeg zuigkracht opbouwt om het product volledig vast te zuigen.
Poreuze materialen, zoals karton en papier, laten juist voortdurend lucht door. Hier is geen diep vacuüm nodig, maar volume: een zijkanaalventilator met veel flow en beperkte drukopbouw compenseert de lekkage en houdt de grip in stand. Tussen die uitersten liggen talloze varianten, waarbij ook gewicht, oppervlak en conditie van het product meespelen.
Onze mogelijkheden
Zijkanaalventilatoren
Zijkanaalventilatoren verplaatsen grote luchtvolumes en zijn geschikt voor beluchten, transporteren en poreuze materialen. Oliegevrij en onderhoudsarm, van compact eentraps tot tweetraps, ook in ATEX.

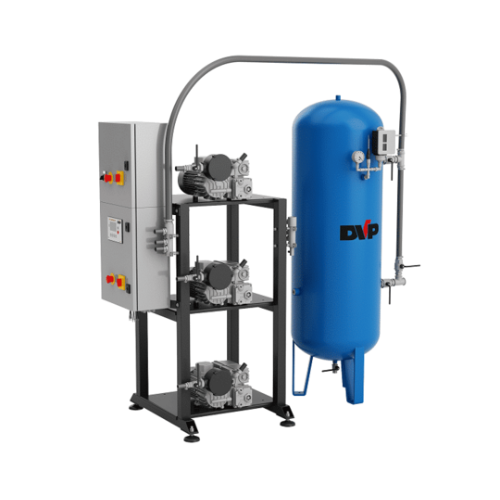

Vacuümsystemen
In plaats van losse pompen kiest u voor een centraal vacuümsysteem voor meerdere afnamepunten. Meerpompuitvoeringen schakelen mee met de vraag en waarborgen continuïteit, compleet met vat en regeling.
Draaischuifpompen
Draaischuifpompen zijn betrouwbaar, stil en bereiken een diep, stabiel eindvacuüm. Het programma loopt van oliegesmeerd tot drooglopend, ook met food grade olie.
De resultaten
- Met de juiste vacuümbron heft uw systeem betrouwbaar, zonder lasten die loslaten en zonder pomp die onnodig energie verbruikt.
- Voor uw medewerkers betekent het veiliger en fysiek lichter werk.
- Voor uw proces betekent het een hogere en constantere doorvoer, en de mogelijkheid om handling te automatiseren met robotarmen die producten oppakken en plaatsen zonder menselijke tussenkomst.
Hierdoor kunnen bedrijven niet alleen efficiënter werken, maar ook personeel ontlasten en productieprocessen verder automatiseren.
Wat er misgaat bij de verkeerde vacuümbron
Een verkeerd gekozen vacuümbron brengt verschillende risico's met zich mee:
- Te weinig zuigkracht of flow: de last kan loskomen. Bij zware glas- of staalplaten vormt dit direct een veiligheidsrisico voor medewerkers, machines en producten.
- Een overgedimensioneerd systeem: levert meer vermogen dan nodig en verspilt daardoor bij iedere cyclus energie.
- Te veel handmatig tilwerk: zwaar en repeterend werk vergroot de fysieke belasting en kan leiden tot uitval en verzuim. Bij lasten boven de geldende tilnorm is mechanische ondersteuning noodzakelijk.
- Beschadiging van kwetsbare oppervlakken: glas, gepolijste bladen en andere gevoelige materialen kunnen beschadigd raken wanneer ze met klemmen worden opgepakt.
Een goede selectie moet daarom niet alleen voldoende grip garanderen, maar ook passen bij het gewicht, het materiaal, de cyclustijd en de gewenste veiligheid.
Naast veiligheid speelt ook bedrijfszekerheid een belangrijke rol. Een stabiele vacuümbron voorkomt stilstand, verhoogt de betrouwbaarheid van het proces en zorgt voor een constante productkwaliteit.
De juiste pomp of blower voor uw materiaal
DOVAC levert het brede programma achter vacuümhefsystemen: droge en oliegesmeerde vacuümpompen, klauwenpompen en zijkanaalventilatoren in uiteenlopende capaciteiten, plus toebehoren zoals filters en ventielen. Belangrijker dan het programma zelf is de selectie. Op basis van uw materiaal, productafmetingen en cyclus bepaalt DOVAC welke pomp of blower de juiste combinatie van vacuümdiepte en flow levert.
Daarbij wordt niet alleen gekeken naar vacuümdiepte en luchtvolume, maar ook naar energieverbruik, onderhoud, geluidsniveau en de gewenste levensduur van de installatie.
Zo selecteert DOVAC uw systeem
Om de juiste keuze te maken, stelt DOVAC eerst een aantal gerichte vragen:
- Wat wilt u oppakken?
- Hoe groot en zwaar is het product?
- Hoe poreus is het materiaal?
- Welke prestaties zijn in de praktijk nodig?
Op basis daarvan selecteert DOVAC een passend systeem. Daarbij profiteert u van:
- Technisch advies op maat
- Complete selectie op basis van uw toepassing
- Snelle levering uit voorraad
- Ondersteuning tijdens de volledige levensduur van de installatie
Bespreek uw heftoepassing
Wilt u weten welke vacuümpomp of blower het beste past bij uw vacuümhefsysteem? Of zoekt u een energiezuinige oplossing voor een bestaande installatie? DOVAC adviseert u graag op basis van uw materiaal, productafmetingen en toepassing.
