Vacuum lifting: moving heavy and unwieldy loads safely
Vacuum lifting: moving heavy and unwieldy loads safely
A worktop of three by two metres, a pane of glass, a steel plate or a stack of boxes: some loads are too heavy, too large or too fragile to lift by hand. Vacuum lifting solves that. Using suction cups and negative pressure, the load is gripped, lifted and set down in the required place. DOVAC supplies the vacuum pumps and blowers that drive these systems.
Lifting with negative pressure: the principle
In vacuum lifting, a suction cup or suction arm is placed on the product, after which a vacuum pump or blower extracts the air between the cup and the product. Ambient pressure presses the product against the cup, allowing it to be lifted and moved. As soon as the vacuum is released, the load lets go again.
The applications are broad. In the glass and stone industry it involves panes, natural stone, gravestones, patio slabs of one to two metres and worktops. In the steel and metal industry, large plates are positioned with suction cups for punching or laser cutting; vacuum is often the only option there, because by no means all material is magnetic. In packaging and logistics, suction arms and robot arms stack boxes, and in construction and interior fitting, heavy doors, boards and panels are placed with them.
Vacuum lifting is also increasingly used in automated production lines. Robot arms and pick-and-place systems use vacuum technology to move products quickly, accurately and safely, without damaging the product.
Poreus of niet: waarom de keuze zo nauw luistert
Het materiaal dat u wilt oppakken, bepaalt welk vacuümsysteem het meest geschikt is:
- Niet-poreuze materialen, zoals glasplaten, sluiten de zuignap vrijwel volledig af. Er lekt nauwelijks lucht weg, waardoor een relatief kleine vacuümpomp voldoende zuigkracht kan opbouwen.
- Poreuze materialen, zoals karton en papier, laten continu lucht door. In dat geval is niet zozeer een diep vacuüm nodig, maar vooral veel luchtvolume. Een zijkanaalventilator met hoge flow compenseert de luchtlekkage en houdt de grip in stand.
Daarnaast spelen ook andere factoren mee:
- Het gewicht van het product;
- Het beschikbare oppervlak;
- De vorm van het materiaal;
- De conditie van het product;
- De mate van vervuiling of beschadiging.
De juiste oplossing ontstaat daarom altijd uit de combinatie van materiaal, gewicht, oppervlak en gewenste handling.
Het materiaal dat u wilt oppakken, bepaalt welk systeem werkt. Niet-poreuze materialen, zoals een glasplaat, dichten de zuignap vrijwel perfect af. Er lekt nauwelijks lucht bij, waardoor een relatief kleine vacuümpomp al genoeg zuigkracht opbouwt om het product volledig vast te zuigen.
Poreuze materialen, zoals karton en papier, laten juist voortdurend lucht door. Hier is geen diep vacuüm nodig, maar volume: een zijkanaalventilator met veel flow en beperkte drukopbouw compenseert de lekkage en houdt de grip in stand. Tussen die uitersten liggen talloze varianten, waarbij ook gewicht, oppervlak en conditie van het product meespelen.
Our possibilities
Side channel blowers
Side channel blowers move large air volumes, suiting aeration, conveying and porous materials. Oil-free and low-maintenance, from compact single-stage to two-stage models, including ATEX.

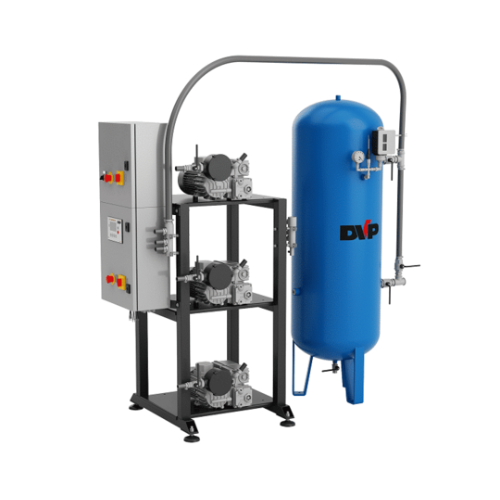

Vacuum systems
Instead of separate pumps, choose a central vacuum system serving several points. Multi-pump configurations modulate with demand and safeguard continuity, supplied complete with vessel and controls.

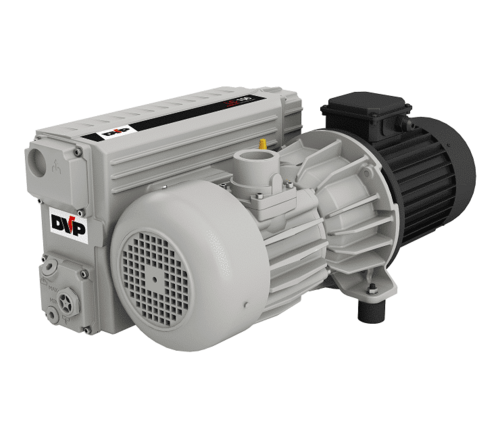

Rotary vane pumps
Rotary vane pumps are reliable, quiet and reach a deep, stable ultimate vacuum. The range spans oil-lubricated to dry-running, including food grade oil versions.
Benefits for your business
- Met de juiste vacuümbron heft uw systeem betrouwbaar, zonder lasten die loslaten en zonder pomp die onnodig energie verbruikt.
- Voor uw medewerkers betekent het veiliger en fysiek lichter werk.
- Voor uw proces betekent het een hogere en constantere doorvoer, en de mogelijkheid om handling te automatiseren met robotarmen die producten oppakken en plaatsen zonder menselijke tussenkomst.
Hierdoor kunnen bedrijven niet alleen efficiënter werken, maar ook personeel ontlasten en productieprocessen verder automatiseren.
Wat er misgaat bij de verkeerde vacuümbron
Een verkeerd gekozen vacuümbron brengt verschillende risico's met zich mee:
- Te weinig zuigkracht of flow: de last kan loskomen. Bij zware glas- of staalplaten vormt dit direct een veiligheidsrisico voor medewerkers, machines en producten.
- Een overgedimensioneerd systeem: levert meer vermogen dan nodig en verspilt daardoor bij iedere cyclus energie.
- Te veel handmatig tilwerk: zwaar en repeterend werk vergroot de fysieke belasting en kan leiden tot uitval en verzuim. Bij lasten boven de geldende tilnorm is mechanische ondersteuning noodzakelijk.
- Beschadiging van kwetsbare oppervlakken: glas, gepolijste bladen en andere gevoelige materialen kunnen beschadigd raken wanneer ze met klemmen worden opgepakt.
Een goede selectie moet daarom niet alleen voldoende grip garanderen, maar ook passen bij het gewicht, het materiaal, de cyclustijd en de gewenste veiligheid.
Naast veiligheid speelt ook bedrijfszekerheid een belangrijke rol. Een stabiele vacuümbron voorkomt stilstand, verhoogt de betrouwbaarheid van het proces en zorgt voor een constante productkwaliteit.
De juiste pomp of blower voor uw materiaal
DOVAC levert het brede programma achter vacuümhefsystemen: droge en oliegesmeerde vacuümpompen, klauwenpompen en zijkanaalventilatoren in uiteenlopende capaciteiten, plus toebehoren zoals filters en ventielen. Belangrijker dan het programma zelf is de selectie. Op basis van uw materiaal, productafmetingen en cyclus bepaalt DOVAC welke pomp of blower de juiste combinatie van vacuümdiepte en flow levert.
Daarbij wordt niet alleen gekeken naar vacuümdiepte en luchtvolume, maar ook naar energieverbruik, onderhoud, geluidsniveau en de gewenste levensduur van de installatie.
Zo selecteert DOVAC uw systeem
Om de juiste keuze te maken, stelt DOVAC eerst een aantal gerichte vragen:
- Wat wilt u oppakken?
- Hoe groot en zwaar is het product?
- Hoe poreus is het materiaal?
- Welke prestaties zijn in de praktijk nodig?
Op basis daarvan selecteert DOVAC een passend systeem. Daarbij profiteert u van:
- Technisch advies op maat
- Complete selectie op basis van uw toepassing
- Snelle levering uit voorraad
- Ondersteuning tijdens de volledige levensduur van de installatie
Bespreek uw heftoepassing
Wilt u weten welke vacuümpomp of blower het beste past bij uw vacuümhefsysteem? Of zoekt u een energiezuinige oplossing voor een bestaande installatie? DOVAC adviseert u graag op basis van uw materiaal, productafmetingen en toepassing.
